一、方框圖和工作原理
㈠ 流量信號閉環負反饋系統
㈡ 90°干擾自動補償系統
㈢ 頻率-電流變換系統

二、互換原理

三、線路分析

㈠ 放大器
1.交流放大器

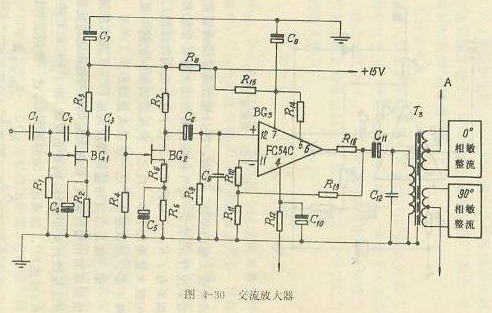

它由二級結型場效應管阻容耦合共源放大器和一級運算放大器組成。場效應管采用低噪聲管3DJ4G，運算放大器采用FC54C。3DJ4G具有輸入阻抗高，噪聲系數低的特點，這正是我們所希望的。輸入阻抗高可以提高輸入變壓器的變壓比，不使輸入信號受到衰減。在圖4-30中，C1是耦合電容，R1是柵極偏置電阻，R2是自給偏壓電阻，C4是旁路電容，R3是負載電阻。C2是負反饋電容，它對高頻分量呈現低阻抗，使負反饋強，放大量低；它對低頻分量呈現高阻抗，是負反饋弱，放大量高，因此，這一級具有低通選頻特性，能夠濾去高次諧波。第二級的形式與第一級一樣，僅在源級中增加一只電阻R6，它是負反饋電阻，作用是：⑴穩定這一級的放大量。⑵縮小因場效應管在跨導上的差異而造成的該級放大量的差異。因為，各只場效應管的跨導差異較大，如果沒有R6的話，則各臺轉換器的放大量就有較大的差異；如果有了R6，它對跨導大的管子有較強的負反饋，使這一級的放大量增加不多。反之，負反饋就弱，使這一級放大量下降不多，這就縮小了這一級放大量的差異。
第三級是由高增益運算放大器FC54C組成的放大電路。信號從同相端12輸入，經放大后的信號電壓通過電阻R13、R10反饋到反相端11，構成負反饋。由于FC54C的開環增益K0可達100000，結成圖4-30的形式后，這一級的放大倍數為235.
因為R11、R13是固定電阻，所以這一級的放大倍數很穩定。在電路中，C9，C2是高頻濾波電容，進一步削弱高頻噪聲的影響。R16是保護電阻，防止輸出端因偶然短路產生過大的輸出電流而損壞管子。該級的輸出由變壓器T3耦合，分二路分別送到0°和90°相敏整流器。

2.直流放大器
㈡ 相敏整流器
㈢ 電壓-頻率變換器
1.電壓-頻率變換電路
⑴ 變換過程
⑵ 數學關系
2.脈沖整形電路
⑴ 電路的穩定狀態
⑵ 脈沖前沿過程
⑶ 準穩態過程
⑷ 關于脈寬穩定性的討論
3.倒相器
㈣ 0°乘法器
㈤ 高精度量程調整裝置
㈥90°乘法器
㈦ 頻率-電流變換系統
1.頻率-電壓變換電路
2. 穩壓電源
3. 阻尼裝置
4. 電壓-電流變換電路

四、調試和校驗
㈠ 單元（1）的調試
㈡ 單元（2）的調試
㈢ 單元（3）的調試
㈣ 單元（4）的調試
㈤ 整機調試

五、主要技術指標
