板狀電極電磁流量計
DEBIMAG板狀電極電磁流量計選擇了弧形曲面板狀電極，改善了權重函數的分布，使激磁線圈為一個簡單的平面線圈，這樣，磁場就能比較容易地滿足B.W之積為常數的要求。

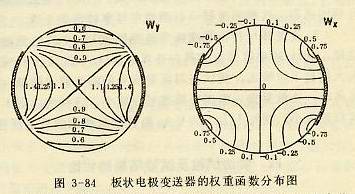

圖3-84為變送器在電極截面上的權重函數Wx、Wy分布圖。圖3-85為變送器磁場與權重函數之乘積的分布情況。



圖3-86展示了板狀電極電磁流量變送器的結構，這種電磁流量計的主要特點有：
① 由于變送器采用了板狀電極來改變流體中的電位分布，權重函數的分布情況也得到了改善，使磁場分布比較容易實現B.W之積為常數的要求。因此，儀表指示對流速分布狀態不敏感。
② 變送器采用了大面積的板狀電極，變送器的內阻大大下降，對放大器的輸入阻抗要求較低。同時，根據前面已介紹的內容，這種變送器可以測量電導率較低的介質。
③ 變送器用轉換器變頻電路提供30Hz交流電激磁。這樣30Hz的電信號很容易與外界50Hz干擾區分開來，大大提高了信噪比。使儀表對流量信號的幅值喲哀求降低（下降將近一個數量級），激磁電流也可以減小。這種變送器不論其口徑大小，功耗不大于50VA，而且激磁線圈的重量很輕。
