大口徑電磁流量變送器

大口徑電磁流量變送器
外磁式結構變送器由于不銹鋼測量管渦流損耗帶來的不良后果：激磁電流增加了，有功功率增加很多， 測量管的渦流損耗增加了很多，比無測量管時的總損耗大很多。電壓和電流的相位差角度變小。對變送器的性能和成套儀表的穩定性都帶來不利。當變送器的口徑再大時，損耗更大，相位角變得更小，這是由于損耗造成的電流與磁通（包括流量信號）的相位差更大的緣故。以你此激磁系統中有無測量管對電流參數的影響很大。

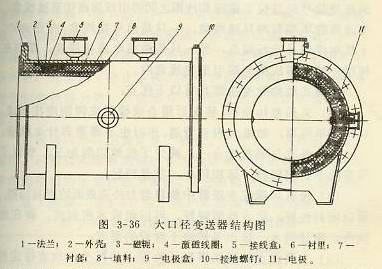

為了改善性能，大口徑電磁流量變送器采用內磁式結構(見圖3-36)。所謂內磁式結構是指變送器的外殼與測量管做成一體，磁軛、線圈等激磁系統部件均安裝在外殼的里面，省去了厚壁的不銹鋼測量管。而用1mm的薄壁不銹鋼筒體（稱為襯套）來代替。起電場屏蔽作用，減小同相干擾。外殼與不銹鋼襯套之間填充樹脂，襯套的內側襯上絕緣襯上絕緣襯里。工作時，管道里的流體壓力通過襯里、襯套 、填充的樹脂均勻地傳遞到外殼上，由于外殼承受壓力，目前用的襯里主要有兩種：
1.聚氨酯橡膠；其加工方法是采用整體真空澆注。襯套的內外側都充滿富有彈性、強度高、耐磨性能優異的聚氨酯橡膠。或者把聚氨酯橡膠僅作絕緣襯里，襯套與外殼之間澆注樹脂。
2.耐酸橡膠。襯套與外殼之間的空間真空澆注樹脂。襯套的內柱面及法蘭端上襯耐酸橡膠。
這種變送器的結構是這樣的：在外殼中心橫截面的水平線上，兩側有兩只電極盒，供安裝電極和接線用。電極檢測的流量信號經過位于磁軛和線圈之間的引線回路傳至接線盒。變送器的頂端有兩只接線盒，一只是信號接線盒，內有干擾電位器及接線端板；另一只是激磁電源接線盒，灌封在樹脂中的激磁線圈兩端引至接線盒內。
內磁式結構的變送器具有以下優點：
1.采用整體結構，裝配后用合成橡膠或樹脂澆注而成，結構簡單可靠，如像一根直管道，平時也不需要由什么維修。
2.外殼與測量管合一，減少了機械切削加工，節省了昂貴的不銹鋼材料，體積較小，重量較輕。
3.沒有外磁式變送器中測量管與外殼曲面的密封問題。所以密封性好，防水性能好。可以做成水密封式，裝在地坑內，滿足供水、排水系統地下埋設的要求。
4.主要優點是性能得到了改善，功耗小，儀表穩定性好。
這種內磁式結構變送器的主要缺點是工藝性能要求較高。激磁系統、電極引線等都澆注在樹脂中，澆注得好壞，影響整臺變送器的性能，一旦發生問題或故障，就有整臺變送器報廢的可能。
