輸入比較電路

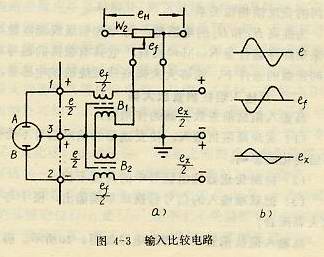

輸入比較電路的作用是實現整機閉環負反饋。它由反饋變壓器B1和B2等組成。其電路如下圖4-3a所示。

來自變送器的流量信號e輸入到轉換器的輸入端1與2和負反饋電壓ej比較，得到的差值電壓ex,ex被饋送到下一集高輸入祖剛前置放大器進行放大。由于變送器兩個電極A和B都不接地，因此在信號的每一瞬間，電極A和電極B對地的電位差大小相等，方向相反，即電極A的電位UA=e/2,電極B的電位UB=-e/2.為了同時對變送器雙端輸入的異相信號進行負反饋，輸入比較傲電路利用兩個反饋變壓器B1和B2來完成。當電極A對地的信號電壓和電極B對地的信號電壓以及負反饋電壓EF的極性如圖4-3b所示時，則通過反饋=變壓器B1和B2實現了ef對e的負反饋。
從圖4-3a可知，B1和B2的初級線圈和量程電位器W2并聯在一起，它們的等效電路相當于一個移相器。為避免反饋電壓ef產生相位移，應使B1和B2的初級先去繞組的電感量達到相對于W2來說可視為開路的程度。這樣，改變量程電位器w2時，不會影響到反饋電壓ef的相位，從而保證ef與e之間的負反饋相位關系。
為提高B1和B2的電感量，除增加初級線圈匝數外，鐵芯采用高導磁合金Ni79Mo4材料，它具有很高的磁導率，在相同匝數的條件下，能夠大大提高線圈繞組的電感量。
