| 三、智能電磁流量計技術參數（潛水型電磁流量計） |
公稱通徑系列DN（mm)
管道式四氟襯里：10，15，20，25，32
40，50，65，80，100
125，150，200，300，350，400，450，500，600
精度等級：
管道式：0.5級，1.0級
被測介質溫度：
普通橡膠襯里：-20—+60℃；高溫橡膠襯里：-20—+90℃
聚四氟乙稀襯里：-30—+100℃；高溫型四氟襯里：-30—+150℃
額定工作壓力：
管道式： DN10—DN65：2.5MPa
DN80—DN150：1.6MPa
DN200—DN1200：1.0MPa
|
輸出信號及負載電阻：
4-20mADC,0-500Ω
電極材料：
含鉬不銹鋼、鈦（Ti）、鉭（Ta）哈氏合金（HB）、鉑（PT）
防護等級：
潛水型：IP68，其他：IP65
供電電源：
220VAC±10%，50HZ±5%
直管段長度：
管道式：上游≥5DN，下游≥2DN
連接方式：
流量計與配置之間均采用法蘭連接法立連接尺寸應符合GB9119-88的規定 |
| |
|
|
□電磁流量計選型\流量范圍（潛水型電磁流量計）
通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
最小流量( m3/h) |
0.02 |
0.06 |
0.12 |
0.16 |
0.29 |
0.452 |
0.7 |
1.19 |
常用量程( m3/h) |
1 |
2 |
4 |
6 |
9 |
15 |
22 |
35 |
最大流量( m3/h) |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106 |
179 |
通徑 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
最小流量( m3/h) |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
常用量程( m3/h) |
55 |
85 |
130 |
190 |
340 |
530 |
750 |
1000 |
最大流量( m3/h) |
271 |
424 |
662 |
954 |
1690 |
2650 |
3810 |
5196 |
通徑 |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
最小流量( m3/h) |
45.2 |
57.2 |
77.6 |
85.5 |
101 |
138 |
180 |
229 |
常用量程( m3/h) |
1200 |
1400 |
1700 |
2000 |
2500 |
2800 |
3600 |
4500 |
最大流量( m3/h) |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
四、管道選型說明（潛水型電磁流量計）
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流體的性質和流量測量的要求。
可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只是電導率大于20us/cm的任何流體都能選用相應的電磁流量計來測量流量，因為非導電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速最好在0.1-5m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。 |
電極、接地環材料的選擇：
選擇電極材料時，要考慮被測介質的耐腐蝕性，一般要比工藝管道材料高一個等級。
接地環可選擇與電極相同的材料，也可選擇與工藝管道相同的材料作接地環。
工藝管道為金屬管道且內壁無絕緣涂層時，可不選用接地環。 |
| 電極、接地環材料選擇：（潛水型電磁流量計） |
| 電極、接地環材料 |
|
被測液體舉例 |
| 316不銹鋼 |
不耐無機酸、有機酸、氯化物的腐蝕，用于非腐蝕性介質 |
生活及工業用水、污水、礦漿、糖漿 |
| 含鉬不銹鋼 |
對溫度<80℃各種濃度的酸及堿溶液具有強的耐腐蝕性 |
磷酸、燒酸 |
| OCr18Ni12Mo2Ti |
| 鈦（Ti） |
特別適用于氯離子存在的場合使用，能耐氯化物（氯化鈣、氯化鉀、氯化銨、氯化鈉）硫化物、堿液的腐蝕 |
冷凍鹽水、海水、氨水雙氧水、乙酸 |
| 鉭（Ta） |
具有優良的耐腐蝕性，幾乎和玻璃相似，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸、王水、硫酸）的腐蝕。不耐堿、氫氟酸、氧化物及發煙硫酸的腐蝕。 |
鹽酸王水、硝酸、硫酸 |
| 鉑（Pt） |
幾乎適用于所有化學介質的腐蝕，但不適用于王水和銨鹽 |
濃硫酸、熱堿溶液 |
|
襯里的選擇：（潛水型電磁流量計）
襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯（PIEE）襯里具有優良的耐強酸強堿腐蝕的性能，它也具有可靠的耐高溫性，高溫下不變形，不降色絕緣電阻的性能；它還具有不拈性，即不能和其他物質相粘接、表面光滑。因此測量粘度大（如糖漿）或容易結疤的介質（如氧化鋁）強腐蝕性介質（如硫酸、硝酸、鹽酸、磷酸等），溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品（如啤酒、牛奶、麥芽汁）均可選用四氟襯里。橡膠具有耐磨特點，廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。
襯里材料選擇說明：（潛水型電磁流量計）
|
| 襯里 |
主要性能特點 |
可測介質舉例 |
注意事項 |
| 四氟（PTEE） |
耐熱耐腐蝕性能優良、表面光滑、不易粘著 |
高滲透性介質，如氫氟酸、鹽酸、醋酸等。強腐蝕性介質，如硫酸、硝酸、電解質、燒堿等。易結疤的介質。 |
可用于衛生要求的場，適用于高溫流體。溫度范圍為（-30—+150℃）用于正壓管道 |
| 橡膠 |
有極好的彈性，耐磨性好，耐沖擊。耐一般弱腐蝕性介質的腐蝕。 |
水、廢水、污水、纖維漿、礦漿、泥漿 |
廣泛用于非腐蝕或磨損性介質的場合。溫度范圍-20—+80℃。用于正壓管道 |
|
| |
上限流量的選擇
由于通徑、流速、流量三者之間存在嚴格的函數關系，所以選型時可根據下表在對應的通徑下選擇上限流量值。
|
安裝地點的選擇：
為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
1）盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。
2）應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3）應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95%
4）選擇便于維修，活動方便的地方
5）流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。 |

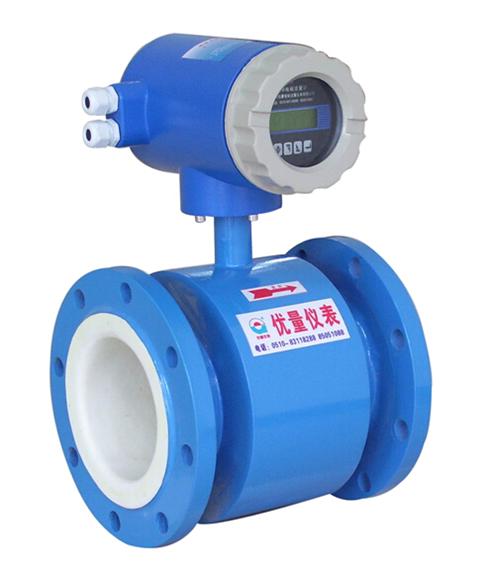

熱水電磁流量計：
蘇制02000305號 電磁流量計執行標準: JB/T9248-1999
